组装式洁净室空气净化靠什么之气流组织

Release Time:2020.09.15 Read:639

众所周知,无尘室、组装式洁净室内空气洁净度等级会达到1-100k级不等,维持空气洁净是进行洁净室相关生产活动的所需条件,我们上篇文章中提到组装式洁净室的空气净化主要靠净化设备、气流组织、压差控制这几方面要素来管控。本文将针对其中的气流组织进行详细说明。

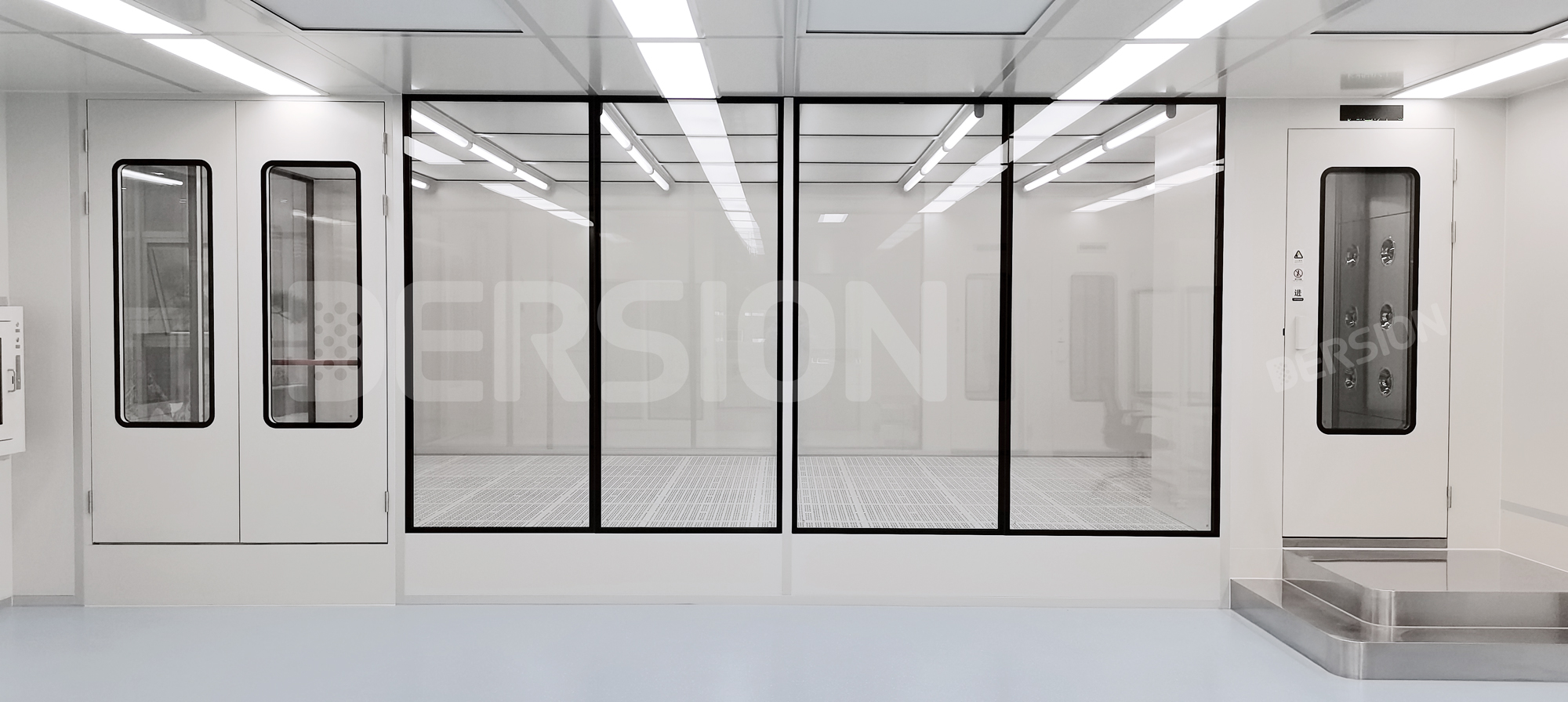

德信致远组装式洁净室


洁净室的空气洁净度往往受到气流的影响,影响气流的因素有很多,如制程设备、人员、洁净室组装材料等,换言之,即人、机器、建筑等所产生的尘埃移动、扩散均受到气流的支配。特别是在壁面,气流会沿着壁面发生涡流作用,洁净室内的工作桌、机器设备等障碍物,在相接处也会有涡流现象发生,涡流附近的洁净度较差,所以设计时要靠完善气流组织使涡流现象减少低,空气质量控制达到好。而气流组织设计是通过合理布置送风口、回风口、排风口来实现的,如果风口布置不合理不仅达不到所需的效果,甚至会导致洁净室的设计失败。

欲达到洁净室气流稳定效果,均一气流之保持是一个重要因素,一般而言,均一气流分为垂直单向流与水平单向流,单向流的气流适合洁净度要求高,面积较小的洁净室,是空气净化中技术要求较高,效果好的气流流形。另外还有乱流型气流,适合面积较大、洁净度要求不高洁净室。德信致远组装式洁净室采用垂直气流流形,可以满足百级高洁净度的要求,下面我们就详细介绍下垂直单向气流。

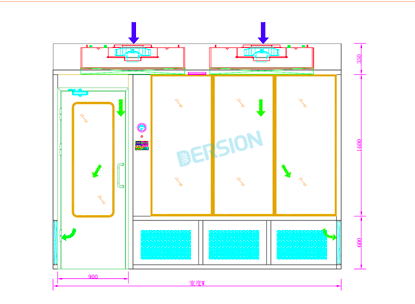

德信致远组装式洁净室气流图

垂直单向流



组装式洁净室FFU、空气过滤器布置在顶棚,从送风口到回风口的气流流经途中断面几乎不会变化,加上送风静压箱和过滤器的均压作用,使得全室断面上的流速比较均匀,而使气流流向单向平行,没有涡流。干净的气流不是单股或几股,而是充满全室断面,所以这种气流不是靠空气参混稀释作用,而是靠推出作用将室内脏空气沿整个断面排至室外,从而达到净化空气的目的。组装式洁净室垂直单向流空气经架空地板及侧墙下部设的回风口回至循环风机,从而形成上送下回及上送下侧回的气流流型。这种气流组织可以使生产过程中所产生的尘埃快速排出室外而不会影响组装式洁净室其它工作区域。



要实现垂直单向流需满足以下条件:

1)吹出面的风速不可有速度上的差异;

2)回风板吸入面的风速不可有速度上的差异;

3)速度过低或过高(0.2m/s,0.7m/s)均有涡流之现象发生,而0.5m/s之速度,气流则较均一,且此风速能使空气中的灰尘被有效带走。



以上条件满足能尽量减少涡流,防止尘粒的二次飞扬。垂直单向流的组装式洁净室与一般洁净室相比,操作管理容易,运转开始短时间内即可达稳定状态,气流将干净空气上送下回,不易被作业过程或作业人员影响从而减少对加工物的污染。



德信致远作为组装式洁净室的开拓者,在气流组织设计方面也精益求精,确保洁净室净化性能达到好。
