COB，全称Chip-on-Board（板上芯片封装），是一种半导体封装技术，广泛应用于LED照明、显示屏及光器件领域。该技术通过将裸芯片直接粘接并键合到印刷电路板（PCB）或基板上，再用树脂胶包封，实现了高集成度与高效散热。COB（板上芯片封装）对环境极敏感，微尘、静电、温湿度偏差会直接导致焊线失效、短路等问题，因此COB洁净室建设必须符合ISO 14644标准，下面具体来看：

一、洁净度等级要求

COB洁净室的核心区优先ISO 5级（百级），常规制程不低于ISO 7级（万级），满足精密封装生产需求。其中COB固晶、焊线等关键工序，需严控≥0.5微米的悬浮粒子：ISO 5级≤3520个/m³，ISO 7级≤352000个/m³；同时管控≥5微米的大粒子，避免划伤芯片与焊点。

二、温湿度与压差控制要求

COB板上芯片封装制程对环境是极其敏感的，COB洁净室需要维持稳定的温湿度。通常洁净室的温度要求控制在22±2℃，避免温度波动过大热胀冷缩导致芯片偏移、焊线断裂；相对湿度要求控制在40%±5% RH，避免湿度过低易产生静电，过高会加速氧化、影响绝缘性。除温湿度需要维持恒定，洁净室的压差设计也不容忽视，通常洁净室要维持微正压环境，洁净区相对非洁净区≥10Pa，不同等级区域≥5Pa，采用梯度设计，防止外部污染物渗入。

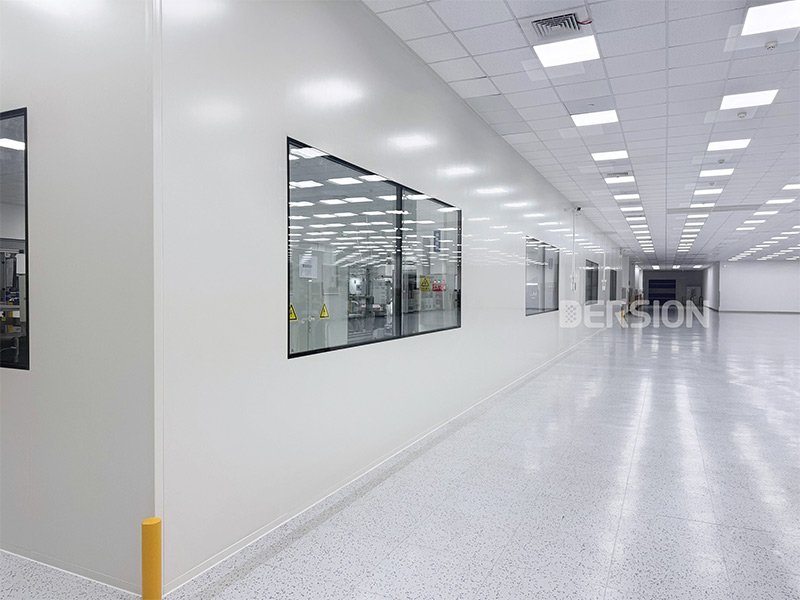

三、围护结构与气流组织要求

COB洁净室的围护结构应采用密封无尘板材，无缝拼接、易清洁，阴阳角做成圆角；地面选用环氧自流平/PVC，无缝防静电；门窗密封性好，不设门槛。气流组织以单向流/层流为主，换气次数根据等级设定，确保灰尘微粒及时排除，满足洁净室洁净要求。

四、静电防护与人员物料管控要求

COB对静电高度敏感，洁净室需全防静电设计：地面、墙面、设备接地；人员穿戴连体无尘防静电服、静电鞋、口罩、网帽，佩戴静电手环，严格执行风淋流程。禁止携带纸箱、普通包装等易产尘物品入洁净区，所有物料包装需在室外拆封后经传递窗除尘后传入。洁净室遵循“人流物流分开、洁净度由高到低排列”的铁律。

总之，COB洁净室的建设，建的是房，守的是品质。每一粒尘埃的失控，都是一颗芯片的陨落。所以要建好COB洁净室，上述要求不容忽视，建议找专业的洁净室厂家定制专属洁净方案更好。
