组装式洁净室的空气净化依赖于什么样的气流组织

Release Time:2021.05.21 Read:642

       组装式洁净室的空气净化依赖于什么样的气流组织



  众所周知,洁净室和组装式洁净室的空气洁净度水平将达到1-100k,保持空气洁净度是洁净室相关生产活动的必要条件。我们以前有讲过,组装式洁净室的空气净化主要取决于净化设备、气流分布和压差控制。本文将详细描述空气分布。

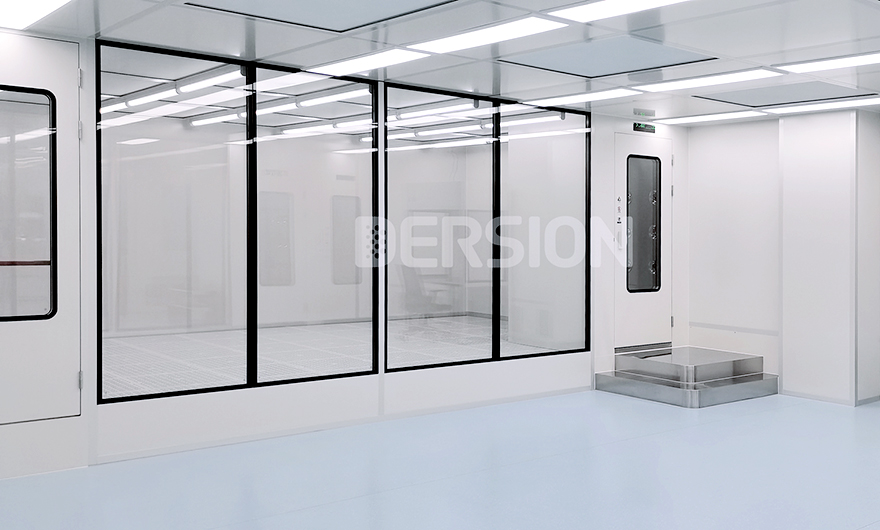

洁净室



  洁净室的空气洁净度往往受气流影响,影响气流的因素很多,如工艺设备、人员、洁净室组装材料等。换句话说,就是人、机器、建筑物等产生的尘埃的运动和扩散。由气流控制。特别是在墙壁上,气流会沿着墙壁产生涡流作用,洁净室中的工作台、机械设备的交接处也会出现涡流现象。涡流附近洁净度差,需要改善气流组织,使涡流现象小化,在设计上达到佳的空气质量控制。气流组织设计是通过合理布置送风口、回风口和出风口来实现的。如果出风口布置不合理,达不到预期的效果,甚至洁净室的设计也会失败。为了达到稳定的洁净室气流效果,保持气流均匀是一个重要因素。一般来说,均匀气流可以分为垂直单向流动和水平单向流动。单向气流适用于洁净度要求高、面积小的洁净室,是技术要求高、空气净化效果好的气流歧管。此外,还有湍流气流,适用于面积大、洁净度要求低的洁净室。德信致远组合洁净室采用垂直气流歧管,可满足100级高洁净度要求。我们将在下面详细介绍垂直单向气流。



  什么是空气垂直单向流?



  组合式洁净室的FFU和空气过滤器安装在天花板上,从送风口到回风口的气流截面几乎不变。此外,由于送风静压箱和过滤器的压力均衡,整个房间横截面上的流速相对均匀,气流方向单向平行,无涡流。洁净的气流不是一股或几股气流,而是充满整个房间部分。因此,这种气流不是依靠空气的混合和稀释,而是依靠推出来将室内的污浊空气沿着整个截面排到外面,从而达到净化空气的目的。组装式洁净室中的垂直单向流动空气通过架空地板下部和侧壁的回风口返回循环风机,形成上下送、上下送的气流模式。这种气流组织可以使生产过程中产生的粉尘快速排到外面,而不影响组装好的洁净室的其他工作区域。



  要实现垂直单向流动,应满足以下条件:



  1)吹出的风速不应有速度差;



  2)回风板吸力面的风速不应有速度差;



  3)速度过低或过高(0.2m/s,0.7m/s)时产生涡流,而速度为0.5m/s时气流更均匀,这样的风速可以有效带走空气中的灰尘。



  满足上述条件可以使涡流小化,防止尘粒再次飞扬。与一般洁净室相比,垂直单向流组装式洁净室易于操作和管理,运行后可在短时间内达到稳定状态。气流会上下输送干净的空气,不易受到操作过程或操作人员的影响,从而减少对加工产品的污染。



  作为组装式洁净室的先锋,德信致远也在气流组织设计上力求精进,以保证洁净室佳的净化性能。
